CAD Drawings
Download CAD Files

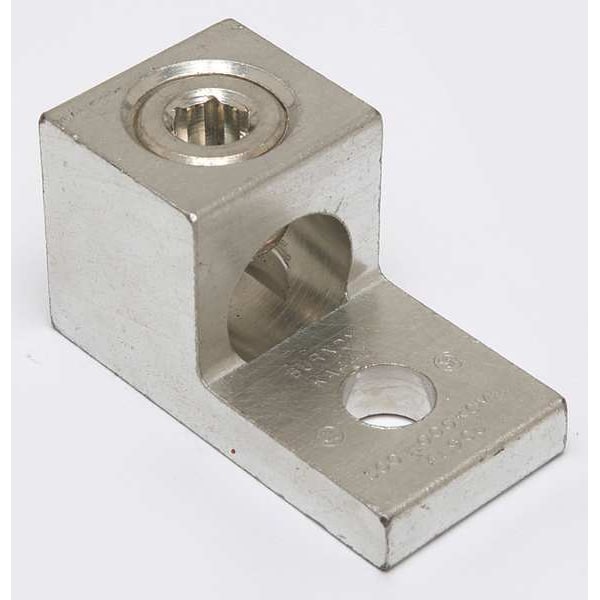

Mechanical Lug, 1000 kcmil Max, 1 Conductor, 1 Hole, 1/2 in Stud, Aluminum
Mfr # KA44U
Zoro # G4673137
CAD Available
product price: $28.79
/eaKey Features
CAD Drawing
For Conductor Material
Aluminum, Copper
For Minimum Wire Size
500 kcmil
For Maximum Wire Size
1000 kcmil
Number of Conductors
1
Number of Terminations
1
Get a 10% off coupon
Free 30-day returns
Return PolicyGet 30 days to pay with Net 30
Apply NowReal support from real people
Contact our U.S. based teamSpecifications
Product Information
MFR #
KA44U
Zoro #
G4673137
UPC #
781810559192
Country of Origin
United States
Dimensions
For Minimum Wire Size
500 kcmil
For Maximum Wire Size
1000 kcmil
For Stud Size
1/2 in
Hole Diameter
0.53 in
Tongue Width
1.77 in
Min. Conductor Size
500 kcmil Stranded
Width
1.95 in
Max. Conductor Size
1000 kcmil Stranded
Length
3.5 in
Stud Size
1/2 in
Length (Straight Wireway)
3.5 in
Overall Width
1.95 in
Tongue Thickness
0.5 in
For Stranded Copper Wire Size - Maximum
1000 kcmil
For Stranded Copper Wire Size - Minimum
500 kcmil
Overall Depth
1 13/16 in
Overall Length
3.5 in
Tongue Length
1.69 in
Conductor Size
500-5000 KCMIL
Dimension - D inch
1.69 in
Dimension - Stud Size inch
44928
Conductor - AL Str Size Range
500 kcmil-1000 kcmil
Conductor - AL Str Size
500 kcmil;550 kcmil;556 kcmil;600 kcmil;636 kcmil;650 kcmil;700 kcmil;715 kcmil;750 kcmil;795 kcmil;800 kcmil;874 kcmil;900 kcmil;954 kcmil;1000 kcmil
Dimension - Height inch
1.95 in
Dimension - Length Overall inch
3.50 in
Dimension - Width fraction
1-3/4 in
Dimension - Hole Size inch
0.53 in
Dimension - Height fraction
1.95 in
Dimension - Width mm
44 mm
Dimension - Pad Width inch
1.77 in
Dimension - L Length Overall mm
89 mm
Dimension - Bolt Size fraction
1 to 2
Conductor - Copper Str Size
500 kcmil;550 kcmil;600 kcmil;700 kcmil;750 kcmil;800 kcmil;850 kcmil;900 kcmil;1000 kcmil
Dimension - N inch
0.88 in
Dimension - Hole Size mm
13 mm
Dimension - Bolt Hole Size inch
0.50 in
Dimension - Width inch
1.75 in
Description
Mechanical Connector, For Conductor Material Aluminum, Copper, For Stranded Copper Wire Size - Minimum 500 kcmil, For Stranded Copper Wire Size - Maximum 1000 kcmil, For Stud Size 1/2 in, Head Style Hex Socket, Number of Holes 1, Hole Diameter 0.63 in, Hole Spacing Not Applicable, Body Material Aluminum, Maximum Operating Temperature 194 Degrees F, Maximum Voltage 600 V, Number of Conductors 1, Number of Terminations 1, Tongue Length 1.69 in, Tongue Width 1.77 in, Tongue Thickness 0.5 in
